概述

設計與制造：BS5156
結構長度：BS5156
法蘭連接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、IS02004

用途

EG6B41F(無襯里)、EG6B41Fs(襯氟塑料)氣動隔膜閥(常閉型)專用于控制非腐蝕性或強腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種氟塑料，適用于不同工作溫度和流體管路。
適用溫度：≤85℃、≤100℃、≤120℃、≤150℃、（可按照襯里和隔膜材料）
壓力等級：0.6、1.0、1.6

測試

襯里層：電火花檢測
實驗與檢驗按BS6755標準
公稱壓力：PN 閥體：PN×1.5 密封：PN×1.1
材料：
閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、氟塑料隔膜：氟塑料
閥瓣：鑄鐵、碳鋼氣缸：鋁合金、碳鋼氣動薄膜：橡膠閥桿：碳鋼、不銹鋼手輪：鑄鐵
部件列表：

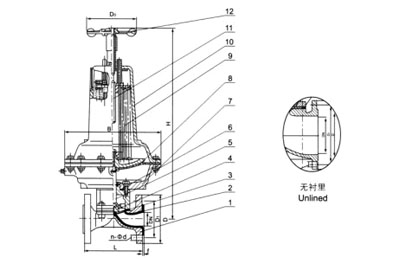

1、閥體2、閥體襯里3、隔膜4、閥瓣5、下閥桿6、閥蓋7、氣缸8、氣動薄膜9、彈簧10、氣缸蓋11、上閥桿12、手輪

EG6B41F(無襯里)、EG6B41Fs(襯氟塑料)氣動隔膜閥(常閉型)

DN	公稱壓力	工作壓力	L	D	D1	n-Фd	f	H	D0	B	代號	氣源壓力	氣源接頭	耗氣量	重量
15	1.6	1.6	108	95	65		2
20			117	105	75	4-13.5	2		120	168	61	0.3	1/8	163.87	7.2
25			127	115	85	4-13.5	2	394	120	168	61	0.3～0.4	1/8	196.65	8.9
32			146	140	100	4-17.5	2	400	120	168	61	0.3～0.4	1/8	229.4	10.6
40			259	150	110	4-17.5	2	485	165	260	62	0.3～0.4	1/4	1425.7	19.5
50			190	165	125	4-17.5	2	635	165	318	63	0.3～0.4	1/4	2284.1	34.9
65	1.0	1.0	216	185	145	4-17.5	2	650	165	318	63	0.3～0.4	1/4	3048	39.9
80			254	200	160	8-17.5	2	660	165	318	63	0.4～0.5	1/4	3244.7	51.9
100			305	220	180	8-17.5	2	816	280	425	64	0.4～0.5	3/8	6964.5	93.2
125		0.6	356	250	210	8-17.5	3	825	280	425	64	0.4～0.5	3/8	7439.7	105.3
150		0.6	406	285	240	8-22	3	1013	310	549	65	0.5	3/8	14912	184.5
200		0.4	521	340	295	8-22	3	1300	483	749	66	0.6	1/2	49161	407.4

注：1.氣動隔膜閥門尚可附裝反饋信號、限位器或定位器，以適應自控、程控或調節流量的需要。
2.氣動閥門的反饋信號采用無觸點傳感技術。
3.采用薄膜式氣缸替代活塞式氣缸，排除了活塞環易損漏而導致無法啟閉閥門的弊端
4.當氣源發生故障時，可操作手輪使閥門開啟。
1.氣動隔膜閥可根據不同的介質和操作壓力，按下表選擇不同規格的執行機構，以達到最理想的使用效果。
2.下表中帶★標記的為本廠基型配置產品。
3.當用戶不提出要求時，氣動隔膜閥的密封壓力一般調試為0.66MPa，只有LP＜0.6MPa的閥門，其密封壓力按表中的LP值進行調試。
4.表中的OP為氣源操作壓力，LP為管道壓力。
EG6B41F(無襯里)、EG6B41Fs(襯氟塑料)氣動隔膜閥(常閉型)

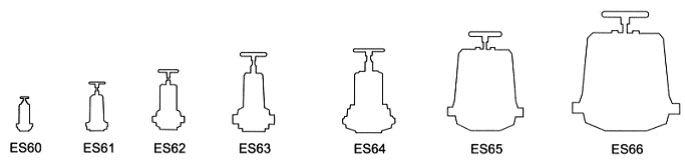

氣動裝置型式、代號及適用范圍

公稱通徑	工況條件	氣動裝置操作壓力范圍
公稱通徑	工況條件	ES60	ES61	ES62	ES63	ES64	ES65	ES66
20	OP		0.3
20	LP		1.0★
25	OP		0.46	0.29
25	LP		0.8★	1.0
32	OP
32	LP
40	OP		0.41	0.38	0.26
40	LP		0.2	1.0★	1.0
50	OP			0.42	0.36	0.2
50	LP			0.4	1.0★	1.0
65	OP			0.36	0.44	0.3
65	LP			0.2	1.0	1.0
80	OP				0.42	0.4
80	LP				0.4	1.0
100	OP					0.45	0.42
100	LP					0.5★	0.7
125	OP					0.48	0.5
125	LP					0.3★	0.6
150	OP					0.46	0.52	0.4
150	LP					0.1	0.4★	0.7
200	OP							0.4
200	LP							0.3★
250	OP
250	LP

外形尺寸和參考質量

代號w	ES61		ES62		ES63		ES64		ES65		ES66
D0w	120		165		165		280		310		483
Bw	168		260		318		425		459		749
DN	H	Kg	H	Kg	H	Kg	H	Kg	H	Kg	H	Kg
20	390	9
25	391	10	452	18.5
32	413	12	474	20
40	418	13	478	22
50	449	16.5	487	25	620	34.5
65			503	30	636	40
80			512	39	645	46.5	799	82.5
100			549	48.5	686	56.5	819	93	918	151
125					702	64	835	104	940	159.5		293.5
150							898	113.5	998	186	1153	324
200											1231	407
250											1297	475

注：表中重均為短結構閥體。

氣動裝置在不同通徑閥門上的耗氣量及氣管接頭尺寸

DN	ES53 ES60 ES67		ES54 ES61 ES68		ES62		ES55 ES69		ES63		ES56 ES70
DN	In3	cm3	In3	cm3	In3	cm3	In3	cm3	In3	cm3	In3	cm3
20	2.2	36.05	10	163.87
25	2.5	40.97	12	196.65	70	1147.1	70	1147.1
32			14	229.4	83	1360.1	74	1212.6
40			16	262.19	87	1425.7	89	1458.4
50			20	327.74	91	1491.2	85	1392.9	175	2884.1	193	3162.7
65					96	1573.5	90	1474.8	186	3047.9	204	3342.9
80					102	1671.5	97	1589.5	198	3244.7	215	3523.7
100					110	1802.6			210	3441.3	227	3719.8
125									222	3637.9	239	3916.5
150
200
250
氣源接頭	RC1/8				RC1/8

DN	ES64		ES57 ES71		ES65		ES58 ES72		ES66		ES73
DN	In3	cm3	In3	cm3	In3	cm3	In3	cm3	In3	cm3	In3	cm3
20
25
32
40
50
65
80	405	6636.7	405	6636.7
100	425	6946.5	425	6918.1			650	10651.6
125	454	7439.7	450	7374.7	700	11470.9	650	10651.6
150	478	7980.5	475	7783.8	910	14912.1	650	10651.6	3000	49161	2000
200					1020	16714.7	650	10651.6	3000	49161	2400	32774
250							650	10651.6	3000	49161	2400	339328.89328.8
氣源接頭	RC3/8								RC1/2		RC3/8
