鋼襯管件

概述

設計與制造：HG/T21562、HG21501
法蘭連接尺寸：JB78 JB79 HG5010、ANSI B16.5、JIS2212
用途：
鋼襯管件專用于控制強腐蝕性介質，閥體內腔表面覆有可供選擇的各種氟塑料、工程塑料，適用于不同工作溫度和流體管路，具有強度高、耐腐蝕性能好的特點。
適用溫度：≤85℃、≤100℃、≤120℃、≤150℃、（可按照襯里材料）
壓力等級： GB DIN:1.6MPa,2.5MPa ANSI:150Lb
鋼襯管件

測試

襯里層：電火花檢測
實驗與檢驗按GB/T13927、API598標準
公稱壓力：PN閥體：PN×1.5 密封：PN×1.1

材料

管子：碳鋼 法蘭：碳鋼 彎頭：碳鋼 襯里：氟塑料、PO
鋼襯管件

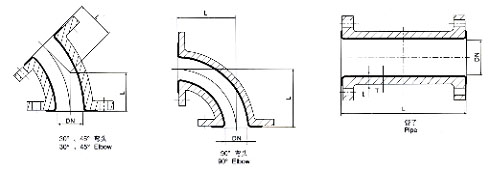

公稱通徑 L 鋼管壁厚 襯里厚度 單位質量
DN NPS t T
25 1 100～1000 3 2 4.7
32 11/4 3 2 6.1
40 11/2 3.5 2 7.5
50 2 150～3000 4 2 10.4
65 21/2 4 2.2 14.7
80 3 4.5 2.2 16.7
100 4 4.5 2.2 21.1
125 5 4.5 2.5 27.4
150 6 5 2.5 35.4
200 8 200～5000 6 2.5 55
250 10 7 2.5 88.2
300 12 8 2.5 104.5



公稱通徑 L 鋼管壁厚 襯里厚度 單位質量
DN NPS t T
25 1 98 3 2 2.7
32 11/4 108 3 2 3.2
40 11/2 115 3.5 2 4.3
50 2 125 4 2 5.7
65 21/2 137 4 2.2 6.8
80 3 144 4.5 2.2 7.3
100 4 156 4.5 2.2 9.1
125 5 173 4.5 2.5 12.6
150 6 191 5 2.5 18.5
200 8 220 6 2.5 26.4
250 10 257 7 2.5 36.2
300 12 285 8 2.5 46.6



公稱通徑 L 鋼管壁厚 襯里厚度 單位質量
DN NPS t T
25 1 62 3 2 2.5
32 11/4 65 3 2 3.4
40 11/2 63 3.5 2 3.6
50 2 64 4 2 4.3
65 21/2 71 4 2.2 6.1
80 3 74 4.5 2.2 6.37
100 4 85 4.5 2.2 8.3
125 5 105 4.5 2.5 12.5
150 6 123 5 2.5 17.3
200 8 158 6 2.5 25.8
250 10 195 7 2.5 41.7
300 12 226 8 2.5 49.1



溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的鋼襯管件性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
