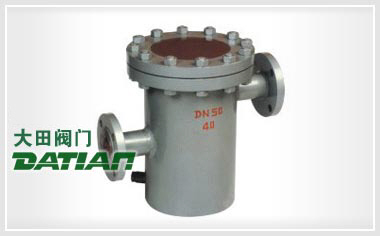

YG07筒型過濾器采用高密度濾絲網，對管道流體內介質的雜質個顆粒進行過濾，防止雜質對設備造成損壞，YG07筒型過濾器主要用于壓縮機前和其它燃氣設備前，保護下游設備的安全性和可靠性。
| 法蘭連接 | 結構長度 | 公稱通徑 | 公稱壓力 |
|---|---|---|---|
| JB/T79-94、GB9113-2000 | GB12221-89 | DN50~250mm | PN1.6、2.5、4.0MPa |
| 公稱壓力 | 殼體試驗 | 適用介質 | 適宜溫度 |
|---|---|---|---|
| 1.6 | 2.4 | 液化氣、天然氣等 | -40~+80℃ |
| 2.5 | 3.75 | ||
| 4.0 | 6.0 |
| 閥體、蓋板 | 過濾網 |
|---|---|
| WCB | 不銹鋼60-100目/英寸 |
| DN-JIS | L | H | H1 | H2 | |
|---|---|---|---|---|---|
| mm | in | ||||
| 50 | 2 | 420 | 380 | 180 | 100 |
| 65 | 21/2 | 450 | 400 | 180 | 100 |
| 80 | 3 | 473 | 480 | 200 | 100 |
| 100 | 4 | 573 | 610 | 250 | 180 |
| 125 | 5 | 573 | 610 | 250 | 180 |
| 150 | 6 | 580 | 720 | 280 | 230 |
| 200 | 8 | 650 | 800 | 350 | 360 |
| 250 | 10 | 800 | 950 | 380 | 400 |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的YG07筒型過濾器性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
