概述
上展式放料閥主要用于儲料罐、反應釜及其他容器的底部排放物料,閥門采用法蘭或對接焊與設備連接并位于其底部,消除了工藝介質通常在容器出口的殘留現象。密封面采用耐沖刷、耐腐蝕材料,并進行特殊處理,使表面硬度達到HRC48~52,具有高耐磨、耐腐蝕的功能,保證了閥門的密封可靠性。該放料閥廣泛使用在化工、石油、冶金、制藥、染料、食品加工等行業。
主要零件材料
- 閥體
- 支架:ZG1Cr18N9Ti、CF8(304)、CF3(304L)、ZG1Cr18Ni2Mo2Ti、CF8M(316L)、WC8
- 手輪:可鍛鑄鐵球墨鑄鐵或鋼
- 閥桿
- 法蘭:1Cr18Ni9Ti、0Cr18Ni9(304)、00Cr19Ni11(304L) 1Cr18Ni2Mo2Ti 2Cr13、 i12Mo2Ti 0Cr17Ni12Mo02(316)、 00Cr17Ni14M02(316L)
- 閥瓣
- 密封圈
- 螺柱、螺母:1Cr17Ni2、35CrMoA、1Cr18Ni9Ti、45
- 墊片
- 填料:聚四氟乙烯片、柔性石墨、柔性石墨纏繞墊
- 填料壓蓋:WCB、1Cr18Ni9Ti、0Cr18Ni9(304)、00Cr19Ni11(304L)、1Cr18Ni2Cr13、0Cr17Ni12Mo02(316)、 00Cr17Ni14M02(316L)
- 閥桿螺母:銅

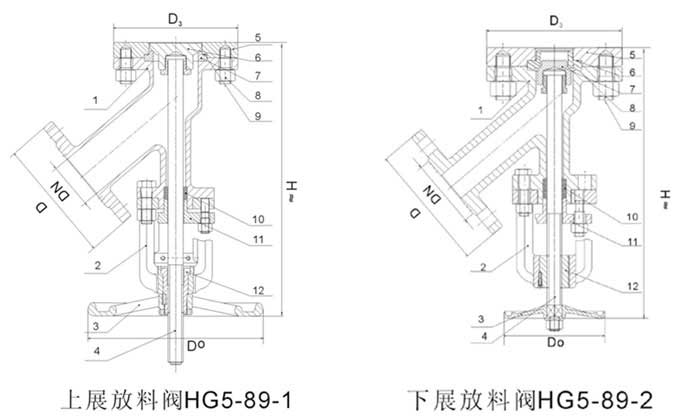

結構示意圖

主要外形尺寸(法蘭尺寸按JB79PN1.6MPa)
口徑
DN(mm) |
上展式 |
下展式 |
| D |
D3 |
H |
DO |
D |
D3 |
H |
DO |
| 25 |
115 |
115 |
270 |
160 |
115 |
135 |
225 |
160 |
| 32 |
135 |
135 |
285 |
160 |
135 |
145 |
300 |
160 |
| 40 |
145 |
145 |
355 |
180 |
145 |
160 |
340 |
180 |
| 50 |
160 |
160 |
370 |
180 |
160 |
180 |
345 |
180 |
| 65 |
180 |
180 |
465 |
220 |
180 |
195 |
425 |
220 |
| 80 |
195 |
195 |
480 |
250 |
195 |
215 |
445 |
250 |
| 100 |
215 |
215 |
590 |
280 |
215 |
260 |
535 |
280 |
| 125 |
245 |
245 |
730 |
300 |
245 |
280 |
585 |
300 |
| 150 |
280 |
280 |
775 |
320 |
280 |
335 |
665 |
320 |
| 200 |
335 |
335 |
900 |
360 |
335 |
405 |
800 |
360 |
| 250 |
405 |
405 |
1035 |
500 |
405 |
460 |
945 |
500 |
