概述

LT942X型活塞式流量調節閥是本公司技術人員在借鑒德國、日本先進經驗，總結國內設計制造及實用經驗的基礎上，根據流體力學特性而開發出來的調速調壓型閥門。LT942X型活塞式流量調節閥已經在電站、引水、供水等領域得到了廣泛的應用。經過改進的本系列流量調節閥不但適用于清水，對于天然江河湖泊水、輕度污水具有良好的耐受能力。從設計結構和材料選用上解決了多年來流量調節閥易結垢，卡阻，驅動裝置偏大的難題。

適用范圍

當前水力控制閥主要用在水廠、電廠、引水工程等介質為水的管網系統，起調節管道介質流量、流態以及調節管網壓力的作用。

特點

該閥最優于傳統流量調節閥的特點就在于它的結構設計和材料選用使其不怕污水堵塞滑道，不怕結垢現象，不易卡阻。驅動裝置明顯減小。
該閥可自動調節預先設定的管道介質參數值，使之在一定精度內保持恒定，且精度范圍也可以進行調整。
該閥具有良好的耐氣蝕特性，閥體內壁的筋板兼有整流板的作用，可以分散水流，防止氣蝕。同時，也減小了閥門的噪音和活塞的振動。
該閥的控制系統可采用集成電子電路，體積小，可靠性好，靈敏度高，安裝調試方便。
全關滲漏量為零，可作為截止閥使用。不必另設其他截止閥門。
如控制程度及精度要求不是很高，該閥的控制可以采用手動或普通電動形式。
可以臥式安裝，也可以立式安裝。

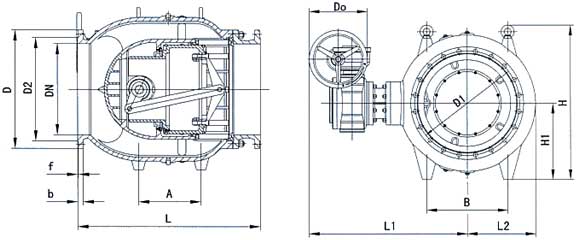

結構示意圖

LT942X型活塞式流量調節閥結構示意圖

主要零部件材料

材料	零件名稱
HT200、HT250、QT450-10	閥體、端蓋、連桿架、法蘭管、曲柄
2Cr13、1Cr18Ni9Ti	閥桿、銷軸、活塞
1Cr18Ni9Ti	閥體密封圈
NBR	活塞密封圈
QT450-10	連桿
ZCuA10Fe3、ZCuzN38Mn2Pb2	軸承
NBR	填料

主要連接外型尺寸

DN	L	L1	L2	H	H1	D0	A	B
400	800	715	308	980	335	250	345	390
450	900	749	347	1100	400	250	410	440
500	1000	792	383	1180	450	300	460	500
600	1200	847	458	1250	500	300	510	600
700	1400	920	528	1390	600	300	580	700
800	1600	980	599	1530	700	360	680	800
900	1800	1030	674	1650	800	360	780	900
1000	2000	1105	744	1800	900	400	860	1000
1200	2400	1375	852	2010	1000	400	950	1130
1400	2800	1380	1031	2230	1250	400	1250	1380
1600	3200	1490	1183	2480	1450	400	1500	1600
1800	3600	1780	1325	2720	1650	400	1750	1750
2000	4000	1910	1476	2930	1850	400	2000	1950

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的LT942X型活塞式流量調節閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
